🧩 工作流 Workflow —— 将复杂业务流程自动化的强大引擎

​ 在软件系统中，当我们需要管理对象的状态变化时，状态机是一种十分有效的建模方式：它把“状态 + 事件 → 新状态”的规则写得清清楚楚，让大量 if-else 逻辑变得可控、可维护。

​ 但随着业务规模扩大、流程参与者增多、规则不断细化，仅靠状态机已经难以覆盖所有场景。此时，一种能够描述业务步骤、条件分支、人工审批、系统任务，并支持可视化配置的机制显得尤为重要——这就是 工作流（Workflow）。

​ 工作流的出现，正是为了解决复杂业务流程的可视化建模、规范流转与自动执行问题。它能够让系统根据业务规则像“流水线”一样自动推进，使流程标准化、透明化与可控化。

一、为什么需要工作流？🤔

在一个公司中，随处可见这样的流程：

• 请假需要依次经过多级领导审批
• 报销/采购可能涉及预算审核、合同审核、财务支付
• 订单处理包含风控校验、库存锁定、拣货、发货、签收等步骤
• 内容审核经过自动检测、人工审核、复审、发布等环节

这些流程的共同特点是：

1. 参与者多样：既有系统任务，也有人为审批
2. 流程具有条件分支：根据金额、类型、权限走不同路径
3. 可能存在并行执行：例如多人会签
4. 涉及超时、催办、撤销 等操作
5. 流程需要动态调整：不能每改一次流程就改代码、发版

如果尝试用代码硬写 if-else 或状态机来实现，不仅容易混乱、难以扩展，也不利于频繁变更。因此，一种能够 通过“图”建模流程并自动执行 的机制成为必然选择。

二、什么是工作流？🔍

工作流（Workflow） 是一种用于 描述、执行和管理业务流程 的模型与引擎。

它的目标是把业务中的每一步抽象为清晰的节点，通过规则驱动节点之间的流转，使复杂流程能够自动化、结构化地执行。

一个典型的工作流由以下元素组成：

要素	描述
节点（Node）	流程中的一个步骤，可能是人工任务、系统任务、开始/结束节点等
流转（Flow）	节点之间的连接关系，决定“下一步去哪”
条件（Condition）	用于判断流程分支，如“天数 > 3 走经理审批”
参与者（Assignee）	指定负责某步骤的人或角色
定时器（Timer）	处理超时事件，如提醒或自动流转
表单与上下文（Form & Context）	流程相关的数据载体
历史记录（History）	用于审计与流程追踪

工作流的标准建模语言是 BPMN 2.0，几乎所有成熟引擎都支持，例如：

• Flowable
• Activiti
• Camunda
• 各种基于 BPMN 的企业级工作流产品

三、工作流能解决哪些状态机难以处理的需求？🆚

状态机非常适合处理“对象生命周期”，例如：

• 订单状态：CREATED → PAID → SHIPPED → DELIVERED
• 账号状态：NEW → ACTIVE → SUSPENDED → CLOSED

一旦需要处理以下这些需求，状态机就开始吃力：

1. 多人审批流程

• 请假、报销、采购、合同审核等
• 需要多级审批，有时还会加签、会签、转交

状态机本身不关心“谁”来操作某个状态，而工作流天然支持“参与者”这一概念。

---

2. 动态变化的流程

• 运营说：以后金额超过 3000 就要多加一级审批
• 法务说：合同类型 A 走流程 X，合同类型 B 走流程 Y

如果所有规则写死在代码里，一次流程变更就是一次开发+测试+发版；
而在工作流系统中，只需在流程设计器中调整图即可，无需改业务代码。

---

3. 并行任务

• 内容上线前需要 内容团队 与 法务团队 同时审核
• 招聘流程中背景调查与笔试可并行进行

状态机本质结构偏线性，不擅长表达“同时做两件事”；
而工作流有原生的并行网关（Parallel Gateway）来表示“并发执行”。

---

4. 超时处理与催办

• 48 小时内不审批自动提醒
• 7 天未处理自动驳回或升级

状态机没有时间维度，超时往往只能额外写定时任务；
工作流引擎通常直接内置定时器节点（Timer），可以在流程图中表现出来。

---

5. 可视化与可追踪性

业务人员不看代码，他们需要：

• 清晰的流程图
• 当前流程所处位置
• 历史审批记录
• 流程变更的版本管理

这些是工作流系统的基础能力，也是状态机难以直接提供的。

状态机非常适合处理“对象生命周期”，例如：

• 订单状态：CREATED → PAID → SHIPPED → DELIVERED
• 账号状态：NEW → ACTIVE → SUSPENDED → CLOSED

一旦需要处理以下这些需求，状态机就开始吃力：

1. 多人审批流程

• 请假、报销、采购、合同审核等
• 需要多级审批，有时还会加签、会签、转交

状态机本身不关心“谁”来操作某个状态，而工作流天然支持“参与者”这一概念。

---

2. 动态变化的流程

• 运营说：以后金额超过 3000 就要多加一级审批
• 法务说：合同类型 A 走流程 X，合同类型 B 走流程 Y

如果所有规则写死在代码里，一次流程变更就是一次开发+测试+发版；
而在工作流系统中，只需在流程设计器中调整图即可，无需改业务代码。

---

3. 并行任务

• 内容上线前需要 内容团队 与 法务团队 同时审核
• 招聘流程中背景调查与笔试可并行进行

状态机本质结构偏线性，不擅长表达“同时做两件事”；
而工作流有原生的并行网关（Parallel Gateway）来表示“并发执行”。

---

4. 超时处理与催办

• 48 小时内不审批自动提醒
• 7 天未处理自动驳回或升级

状态机没有时间维度，超时往往只能额外写定时任务；
工作流引擎通常直接内置定时器节点（Timer），可以在流程图中表现出来。

---

5. 可视化与可追踪性

业务人员不看代码，他们需要：

• 清晰的流程图
• 当前流程所处位置
• 历史审批记录
• 流程变更的版本管理

这些是工作流系统的基础能力，也是状态机难以直接提供的。

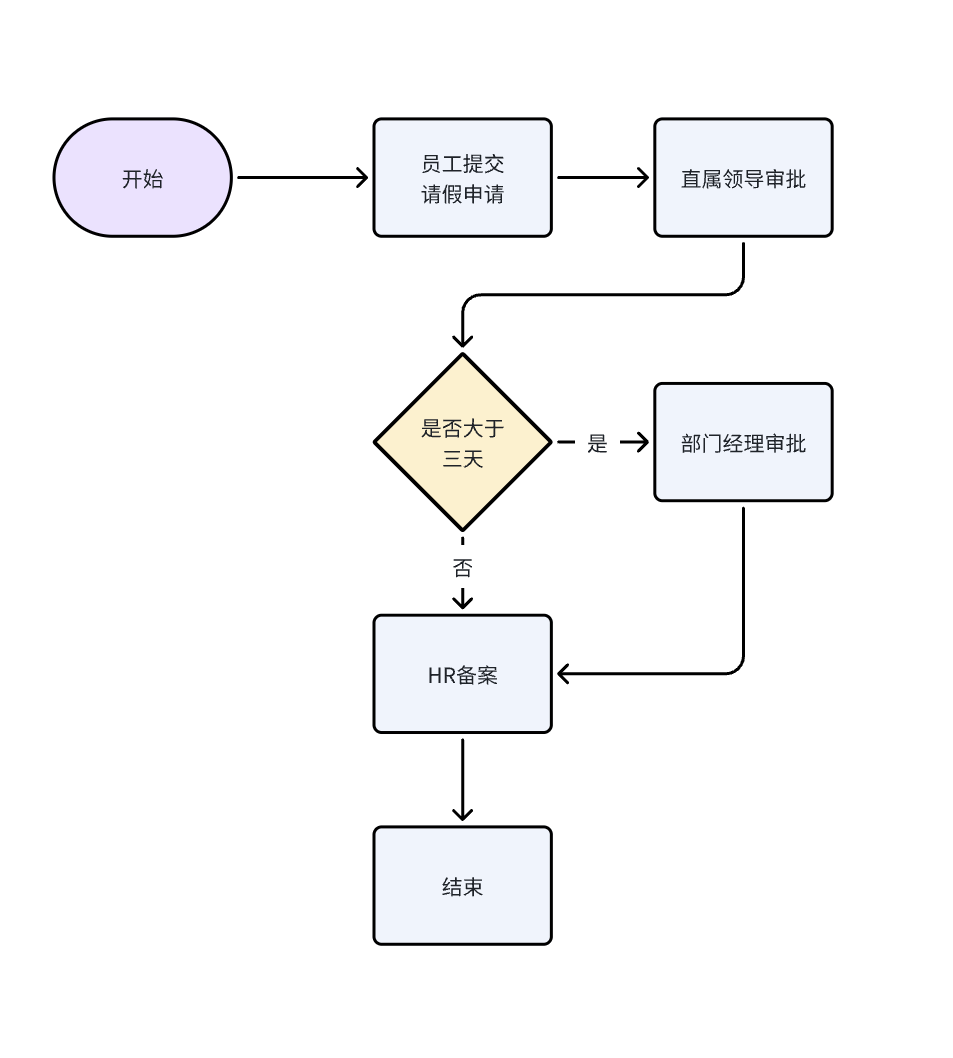

四、一个典型的工作流流程图示例：请假审批🌿

先看一下一个简单的请假审批流程：

可以看到，这个流程包含：

• 开始 / 结束 节点
• 用户任务（员工提交、领导审批、经理审批、HR 备案）
• 条件网关（根据请假天数选择不同路径）

在 BPMN 里，这会对应一张带多种节点的流程图：

• 圆形：开始事件 / 结束事件
• 矩形：任务节点（User Task）
• 菱形：网关（条件判断）

五、BPMN 2.0 简单示例（XML 片段）

下面是一个高度简化的 BPMN 2.0 流程定义（仅示意结构，实际项目可按引擎要求完善）：

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
             xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
             targetNamespace="http://example.com/workflow">

  <process id="leave_process" name="请假流程" isExecutable="true">

    <!-- 开始事件 -->
    <startEvent id="startEvent" name="开始">
      <outgoing>flow_start_to_apply</outgoing>
    </startEvent>

    <!-- 员工填写申请 -->
    <userTask id="task_apply" name="填写请假单" activiti:assignee="${applicant}">
      <incoming>flow_start_to_apply</incoming>
      <outgoing>flow_apply_to_leader</outgoing>
    </userTask>

    <!-- 直属领导审批 -->
    <userTask id="task_leader_approve" name="直属领导审批" activiti:assignee="${leader}">
      <incoming>flow_apply_to_leader</incoming>
      <outgoing>flow_leader_to_gateway</outgoing>
    </userTask>

    <!-- 判断请假天数是否 > 3 -->
    <exclusiveGateway id="gateway_days_check" name="天数判断">
      <incoming>flow_leader_to_gateway</incoming>
      <outgoing>flow_gateway_to_manager</outgoing>
      <outgoing>flow_gateway_to_hr</outgoing>
    </exclusiveGateway>

    <!-- 部门经理审批 -->
    <userTask id="task_manager_approve" name="部门经理审批"
              activiti:assignee="${manager}">
      <incoming>flow_gateway_to_manager</incoming>
      <outgoing>flow_manager_to_hr</outgoing>
    </userTask>

    <!-- HR 备案 -->
    <userTask id="task_hr_record" name="HR 备案" activiti:assignee="hr">
      <incoming>flow_gateway_to_hr</incoming>
      <incoming>flow_manager_to_hr</incoming>
      <outgoing>flow_hr_to_end</outgoing>
    </userTask>

    <!-- 结束事件 -->
    <endEvent id="endEvent" name="结束">
      <incoming>flow_hr_to_end</incoming>
    </endEvent>

    <!-- 顺序流 -->
    <sequenceFlow id="flow_start_to_apply" sourceRef="startEvent" targetRef="task_apply"/>
    <sequenceFlow id="flow_apply_to_leader" sourceRef="task_apply" targetRef="task_leader_approve"/>
    <sequenceFlow id="flow_leader_to_gateway" sourceRef="task_leader_approve" targetRef="gateway_days_check"/>
    <sequenceFlow id="flow_gateway_to_manager" sourceRef="gateway_days_check" targetRef="task_manager_approve">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${days > 3}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="flow_gateway_to_hr" sourceRef="gateway_days_check" targetRef="task_hr_record">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${days <= 3}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="flow_manager_to_hr" sourceRef="task_manager_approve" targetRef="task_hr_record"/>
    <sequenceFlow id="flow_hr_to_end" sourceRef="task_hr_record" targetRef="endEvent"/>

  </process>
</definitions>

实际使用时，可在流程设计器（如 Flowable Modeler）里画图，它会自动帮你生成相应的 BPMN XML。

六、Java + Flowable 工作流引擎快速接入示例 🛠

下面以 Spring Boot + Flowable 为例，演示一个极简工作流接入流程，基于上面的请假审批场景。

1.引入 Maven 依赖

<dependencies>
    <!-- Flowable Spring Boot 启动器 -->
    <dependency>
        <groupId>org.flowable</groupId>
        <artifactId>flowable-spring-boot-starter-process</artifactId>
        <version>6.8.0</version>
    </dependency>

    <!-- Spring Web / Data / 其他常规依赖 -->
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-data-jpa</artifactId>
    </dependency>

    <!-- 数据库驱动（以 H2/MySQL 为例） -->
    <dependency>
        <groupId>com.h2database</groupId>
        <artifactId>h2</artifactId>
        <scope>runtime</scope>
    </dependency>
</dependencies>

版本号可根据实际使用的 Flowable/Spring Boot 版本调整。

2.放置流程定义文件

将刚才的 leave_process 流程定义保存为 leave_process.bpmn20.xml，放到：

src/main/resources/processes/leave_process.bpmn20.xml

Flowable 默认会扫描 resources/processes 目录并自动部署 BPMN 流程。

3.配置 application.yml（可选）

spring:
  datasource:
    url: jdbc:h2:mem:flowable-db;DB_CLOSE_DELAY=-1
    driver-class-name: org.h2.Driver
    username: sa
    password:
  jpa:
    hibernate:
      ddl-auto: update
    show-sql: true

flowable:
  check-process-definitions: true
  database-schema-update: true
  async-executor-activate: false

4.启动流程实例（发起请假）

Service 代码示例：

import org.flowable.engine.RuntimeService;
import org.flowable.engine.runtime.ProcessInstance;
import org.springframework.stereotype.Service;

import java.util.HashMap;
import java.util.Map;

@Service
public class LeaveWorkflowService {

    private final RuntimeService runtimeService;

    public LeaveWorkflowService(RuntimeService runtimeService) {
        this.runtimeService = runtimeService;
    }

    /**
     * 发起请假流程
     */
    public String startLeaveProcess(String applicant,
                                    String leader,
                                    String manager,
                                    int days) {

        Map<String, Object> vars = new HashMap<>();
        vars.put("applicant", applicant);
        vars.put("leader", leader);
        vars.put("manager", manager);
        vars.put("days", days);

        // leave_process 对应 BPMN 中的 process id
        ProcessInstance processInstance =
                runtimeService.startProcessInstanceByKey("leave_process", vars);

        return processInstance.getId();
    }
}

5.查询用户待办任务

假设要查询某个审批人的待办任务（比如直属领导）：

import org.flowable.engine.TaskService;
import org.flowable.task.api.Task;
import org.springframework.stereotype.Service;

import java.util.List;

@Service
public class TaskQueryService {

    private final TaskService taskService;

    public TaskQueryService(TaskService taskService) {
        this.taskService = taskService;
    }

    /**
     * 查询某个用户的待办任务
     */
    public List<Task> getTodoTasks(String assignee) {
        return taskService.createTaskQuery()
                .taskAssignee(assignee)
                .orderByTaskCreateTime()
                .desc()
                .list();
    }
}

6.完成任务（审批通过 / 拒绝）

审批人处理任务时，只需调用 complete 即可，让流程继续往下流转：

import org.flowable.engine.TaskService;
import org.springframework.stereotype.Service;

import java.util.HashMap;
import java.util.Map;

@Service
public class ApproveService {

    private final TaskService taskService;

    public ApproveService(TaskService taskService) {
        this.taskService = taskService;
    }

    /**
     * 审批任务：同意 / 拒绝
     */
    public void approve(String taskId, boolean approved) {
        Map<String, Object> vars = new HashMap<>();
        vars.put("approved", approved);
        taskService.complete(taskId, vars);
    }
}

在 BPMN 流程中，可以在顺序流或网关处使用 ${approved} 条件表达式， 决定接下来是“流程继续”还是“流程结束/驳回”。

七、工作流与状态机的关系：互补，而非替代🌉

总结一下两者的核心区别与配合方式：

维度	状态机	工作流
关注点	对象状态变化	业务流程流转
适用场景	生命周期管理，如订单状态	人机协作、审批、复杂编排
可视化	较弱	强（BPMN 流程图）
动态变更	一般需要改代码	通常改流程图即可
是否包含参与者概念	通常没有	原生支持

一个成熟系统往往会 同时使用两者：

• 用状态机控制实体的“状态是否合法变化”
• 用工作流编排“围绕该实体的完整业务流程”

八、结语🧠

工作流的本质不是为了“炫技”，而是把复杂、混乱、隐性的业务流程，沉淀为清晰、可视、可维护的模型：

• 让业务人员能看得懂整个流程
• 让开发能快速定位问题与扩展节点
• 让运维可以通过配置而不是代码来调整规则

当你面对的是 固定的状态演进，选择状态机；
当你面对的是 复杂且动态的业务流程，选择工作流。

好的流程设计，不仅能减少错误，更能成为业务高效运转的一部分基础设施。
